基本功能部件设计¶

这个语法错误可能会出现很多种情况，下面列举上课时同学们遇到的几种情况：

下面的代码中，出现了 1'b2 的值，会导致该语法错误：

wire a;
assign a = 1'b2';

b 后面只能跟 0 和 1，如果要表示十六进制，可以用类似 16'hffff 的方式来表达。

iverilog 的语法解析较为简单，可能无法通过报错信息完全定位错误。这种的情况也仍然会报该语法错误：

wire a;
wire b;
wire c;
assign a = b and c;

Verilog 语法中没有使用 and 作为逻辑与操作符，取而代之的是 &&。

哪些编程语言使用 and 作为逻辑与

常见编程语言中 Python、Ruby 和 Lua 使用 and，我们可能常用 Python 进行编程，因此在 Verilog 实验中容易混淆。

缺少括号或者多了括号。

wire a;
wire b;
assign a = ((b);

例如：

wire a；
assign a = （a + 1）；

一旦使用全角字符（中文的括号或者中文的分号），例如“；”与“;”，“（”与“(”，iverilog 会给出出错行号，仔细排错即可。

注意

一些严重语法错误 iverilog 会立刻停止，隐藏了它之后的语法错误。例如 wire a； 此行报错，而 assign a = （a + 1）； 都还没解析到就 I give up 了。我们需要将错误行号修改正确之后再编译。

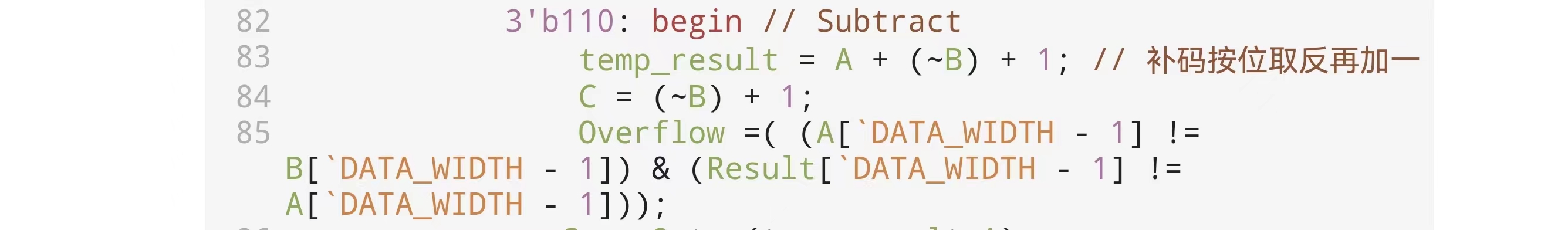

对于该样例：

ERROR: A = 00000002, B = ffffffff, ALUop = 6, Result = 00000003, Overflow = 1, OverflowReference = 0.

A 的最高位和 B 的不等，前一项为 1；结果的最高位和 A 的最高位相等，后一项为 0，两项与一下还是 0，就是没有溢出。但是跑出来还是溢出？

解决方法：

由于是 Overflow 是减法操作出错，所以我们重点关注 Overflow 变量。我们可以看到 Overflow 的结果由两个值相与得到，最后评测结果为 1。说明这两个值都为 1，前者为 1 和手工计算结果相同，没有问题，说明问题出在后者。

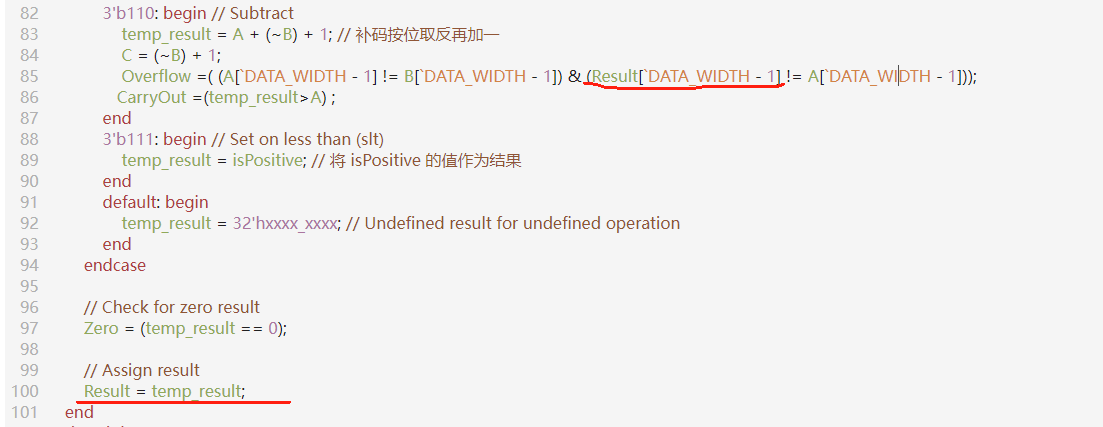

仔细检测后者的代码，会发现 Result 在 always@( *) 中的最后才赋值为 temp_result，但是在 case 前却被使用了，那么这个时候的 Result 的值是上个阶段的值，因此导致了错误。

PS：如果去看波形，会发现在这个时刻，Result 的值和 temp_result 的值是一样的。这是因为波形图最后给的是 always@( *) 执行完的 Result 的值。

建议

要表示 32 位的 1，除了以下这种方法

assign Bb = ~B + 32'b0000_0000_0000_0000_0000_0000_0000_0001;

还有个简洁的方法是

assign Bb = ~B + 32'b1;
