单总线 CPU 设计¶

问题 1： BEQ 指令 SUB 信号问题¶

Excel 中没有 beq 指令需要的 sub 信号，

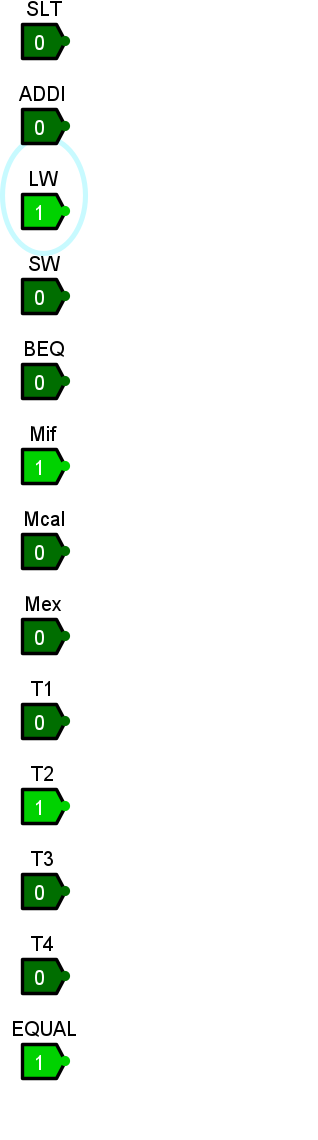

问题 2： `PSW.equal` 信号表示什么？¶

PSW 是状态标志寄存器，也就是存放 ALU 的一些标志位，比如进位标志。这里的 PSW.equal 指的是 equal 标志位。

在 Excel 里的位置是输入信号列表里的 equal。

问题 3：Logisim 无法删除元件/ 无法关闭¶

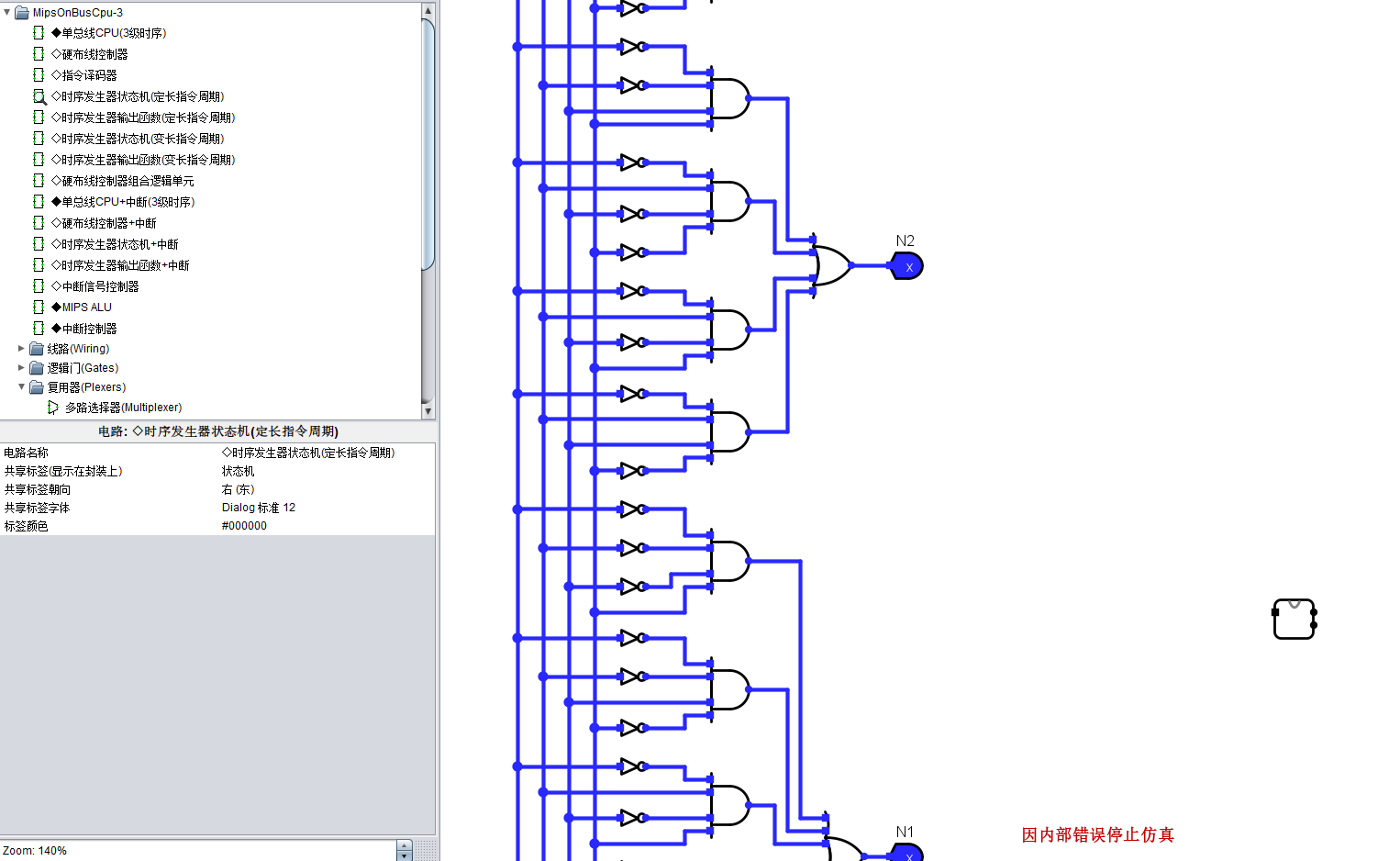

当我们在子电路中不小心拖拽了一个使用了这个子电路的电路，此时，无法删除这个元件，Logisim 判断所删除的元件被子电路使用，发生了循环嵌套，可能导致 Logisim 无法关闭，并且在电路仿真的时候会出现“因内部错误停止仿真”的提示。

例如在本次实验中，如果我们在“◇时序发生器输出函数(定长指令周期)”电路图中，不小心拖入了“◆单总线 CPU+中断(3 级时序)”，有概率出现上述情况。

为了解决这个问题，我们需要手动编辑崩溃的 .circ 文件，记住拖入错误的电路名称（例如◇时序发生器输出函数(定长指令周期)）和元件名（◆单总线 CPU+中断(3 级时序)）称，使用任务管理器 强制结束 卡死的 Logisim 进程，接着使用记事本或者 VS Code 打开 .circ 文件。

circ 文件

.circ 本质是 XML 格式（可扩展标记语言，Extensible Markup Language）

搜索电路名称，例如 <circuit name="◇时序发生器输出函数(定长指令周期)">，找到形如：

...
  <circuit name="◇时序发生器输出函数(定长指令周期)">
    <a name="circuit" val="◇时序发生器输出函数(定长指令周期)"/>
    <a name="clabel" val="输出函数"/>
    <a name="clabelup" val="east"/>
    <a name="clabelfont" val="Dialog bold 14"/>
    <a name="clabelcolor" val="#000000"/>
    <wire from="(80,790)" to="(140,790)"/>
...

此时，点击文本，使光标停留在附近，开始搜索元件名称例如 ◆单总线CPU+中断(3级时序)，找到

...
    </comp>
    <comp loc="(1360,1400)" name="◆单总线CPU+中断(3级时序)">
      <a name="facing" val="east"/>
      <a name="label" val=""/>
      <a name="labelloc" val="north"/>
      <a name="labelfont" val="Dialog plain 12"/>
      <a name="labelcolor" val="#000000"/>
    </comp>
    <comp lib="0" loc="(470,2830)" name="Pin">
...
