如何生成原理图¶

在线预览原理图¶

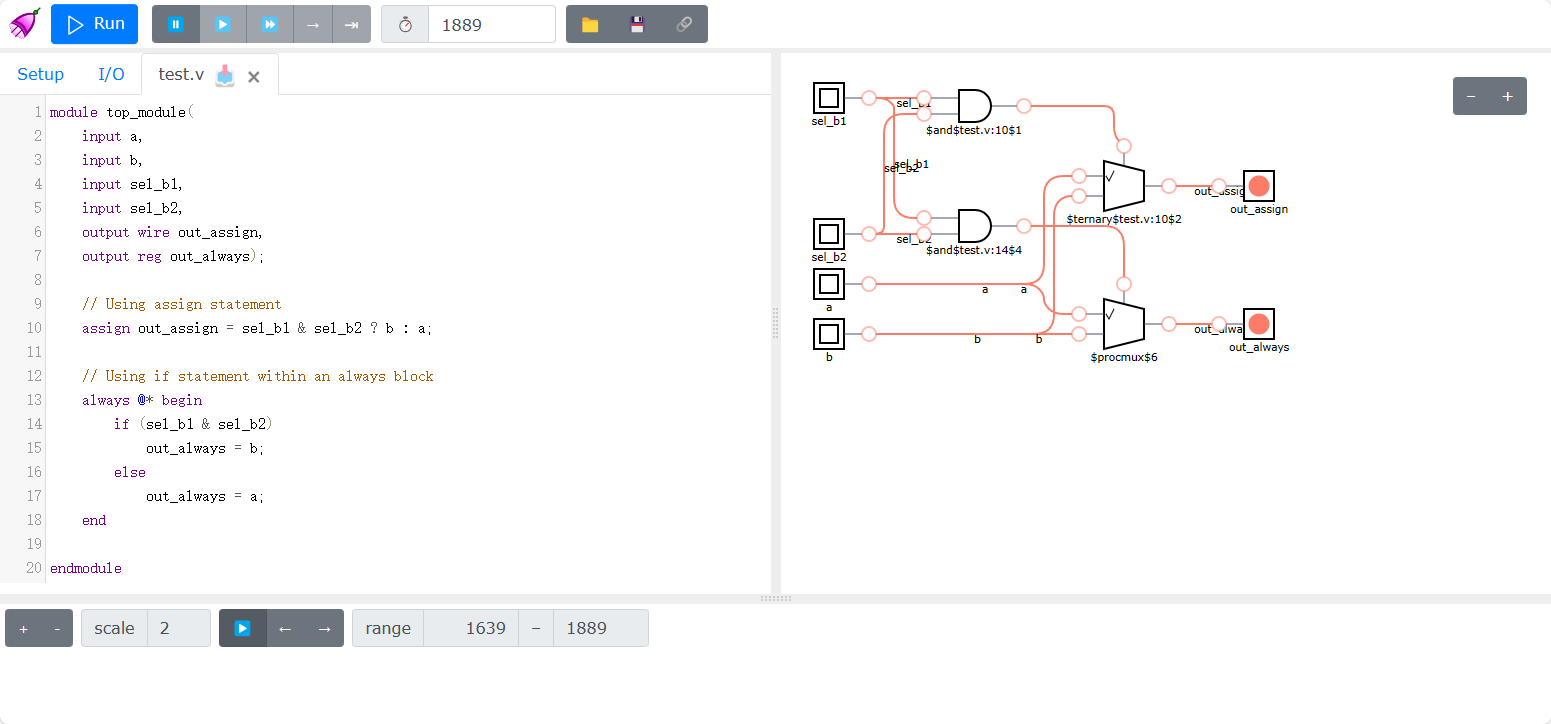

可以在 https://digitaljs.tilk.eu/ 网站上填入 .v 代码，直接生成原理图。

如果你希望在本地生成原理图，可以继续往下看：

使用 yosys 工具生成原理图¶

安装依赖¶

在 Ubuntu 20.04 上测试：

安装 yosys
sudo apt-get install yosys

# 需要先安装 npm
sudo apt-get install npm

# 安装 netlistsvg
npm install -g netlistsvg

综合¶

使用 yosys 对 Verilog 代码文件进行综合。命令行输入 yosys，进入 yosys 交互式命令行，然后依次输入 read_verilog 读取 .v、synth 综合和 write_json 输出 .json 的命令

yosys> read_verilog YOUR_MODULE.v
yosys> synth -top YOUR_TOP_MODULE
# 在使用 yosys 仿真之后，需要先生成 json 文件
yosys> write_json YOUR_JSON.json

生成原理图¶

使用 netlistsvg 生成原理图

随后使用该工具生成原理图
netlistsvg YOUR_JSON.json -o YOUR_PICTURE

最后生成的图片是 SVG 格式，可以用火狐浏览器、Edge 浏览器打开。注意 SVG 文件可能很大，会造成浏览器卡顿。

示例¶

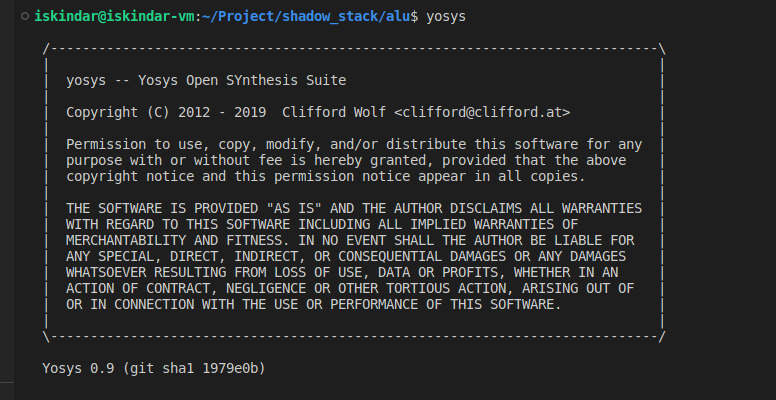

在 alu.v 所在文件的目录输入 yosys，如图所示。

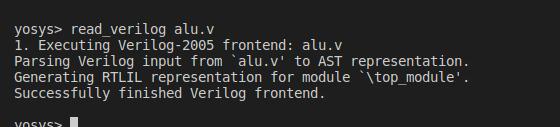

在 yosys 的 shell 中输入 read_verilog alu.v 读取 alu.v 文件

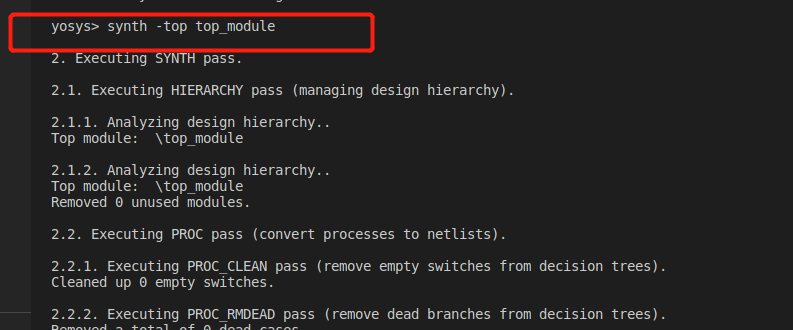

输入 synth 开始综合

导出综合后的文件为 .json 文件

按 Ctrl + D 退出 yosys 终端，输入命令 netlistsvg alu.json -o alu.svg 可以看到生成了 ALU 的原理图

然后可以使用浏览器或者别的工具打开 SVG 图片。
