在 Windows 系统中使用 iverilog + GTKWave¶
网友 Pablo Bleyer Kocik 使用 MinGW 构建了 Icarus Verilog for Windows，因此我们可以不需要 Linux 环境就能运行 iverilog。于此同时，在安装包中附带了 GTKWave，这样我们能一次性将 Verilog 所需的实验环境搭建完成。
下载 Icarus Verilog for Windows¶

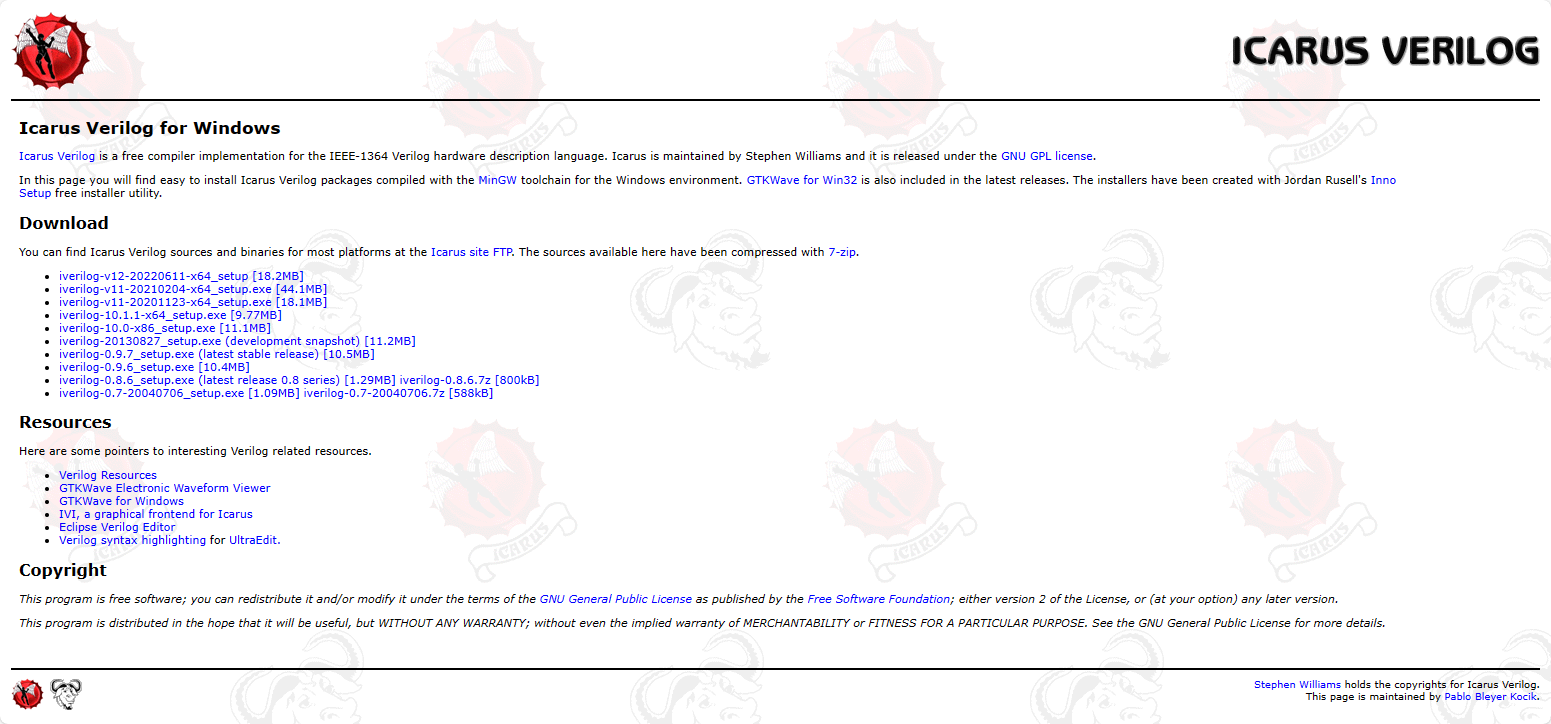

我们可以在 https://bleyer.org/icarus/ 下载 Icarus Verilog for Windows，我们选择最新的发行版本，例如 iverilog-v12-20220611-x64_setup [18.2MB]。
安装 Icarus Verilog for Windows¶

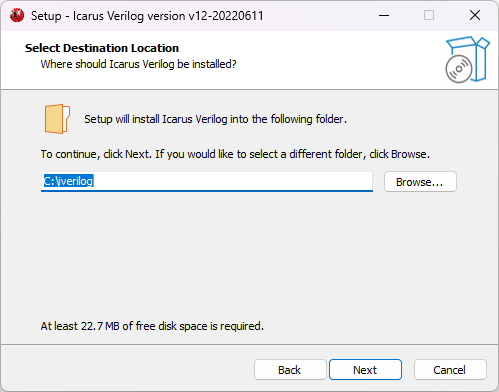

打开安装包，按默认配置安装，

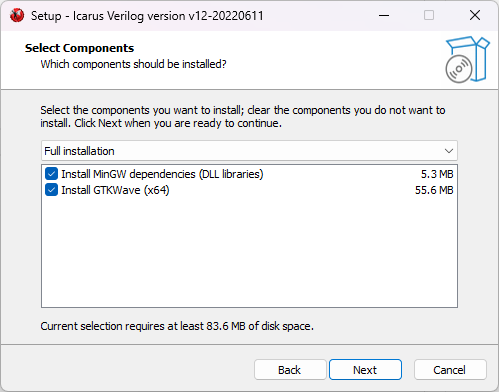

默认全量安装，自动勾选 MinGW 相关依赖和 GTKWave。

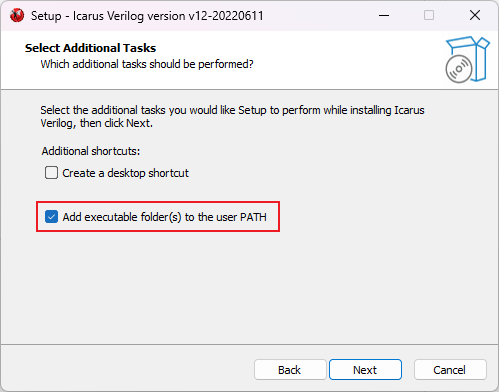

在这个页面中，我们 勾选 Add executable folder(s) to the user PATH，这样安装程序就会在环境变量中加上 iverilog 的 bin 目录。
接下来一路“下一步”，直到安装完成。
测试 Verilog 编程环境¶
注意
环境变量修改之后，一般情况下，你需要重启程序，才能生效。例如，你安装 Icarus Verilog for Windows 之前打开 VS Code 的终端栏，在你安装之后，键入 iverilog 依然会提示没有该程序，你需要 关闭所有的 VS Code 窗口，然后再次打开。
我们编写一个简单的测试 demo，以多个端口的模块为例子：
module top_module(
input a,b,c,
output w,x,y,z );
assign w = a;
assign x = b;
assign y = b;
assign z = c;
endmodule
保存为 top.v
接下来，编写一个简单的 testbench.v：
module testbench;
// Inputs
reg a, b, c;
// Outputs
wire w, x, y, z;
// Instantiate the module under test
top_module dut (
.a(a),
.b(b),
.c(c),
.w(w),
.x(x),
.y(y),
.z(z)
);
// Clock generation
reg clk;
always #5 clk = ~clk;
// Initialize signals
initial begin
a = 0;
b = 0;
c = 0;
clk = 0;
// Open VCD file for dumping
$dumpfile("testbench.vcd");
$dumpvars;
// Change inputs
#10 a = 1;
#10 b = 1;
#10 c = 1;
// Stop simulation
#10 $finish;
end
// Toggle clock
always #5 clk = ~clk;
endmodule
此时，目录下有 top.v 和 testbench.v，我们打开终端，键入：
小技巧
Windows 终端也可以按下 Tab 键补齐，只不过它可能纠正你的路径为 .\testbench.v 这样的带有反斜杠的形式。
Bug
该版本的 iverilog 需要将 -o 参数写在输入的 .v 文件之前。以下的写法会报错 -o: No such file or directory
此时，目录下产生 demo.vvp，.vvp 文件是由 iverilog 编译器生成的，它包含了仿真可执行文件的二进制数据。.vvp 文件可以被 vvp 工具加载和运行，以执行 Verilog 或 VHDL 代码的功能仿真。
那么接下来使用 vvp 工具进行模拟仿真：
如果一切正常，那么我们会得到以下的输出：
我们将在目录下看到 testbench.vcd 文件，此时需要用 GTKWave，键入：
这将会打开 GTKWave 的界面，在左侧栏中的 SST 展开选择 dut，然后拖入一些我们关心的信号到波形图中，就可以看波形图了。
